RCEシリーズ

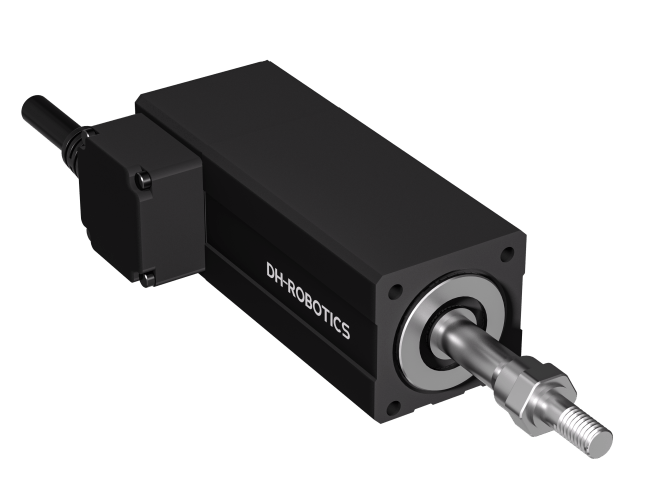

RCEAシリーズは、大寰（ダーファン）が自主開発・製造した小型ロッドタイプ電動シリンダーです。高エネルギー密度・高負荷対応かつコンパクトな設計により、さまざまな用途に対応可能で、複雑なピック＆プレース、整列、搬送などの作業を実現します。
お問い合わせ
+86 18814357627
RCEAシリーズは、大寰（ダーファン）が自主開発・製造した小型ロッドタイプ電動シリンダーです。高エネルギー密度・高負荷対応かつコンパクトな設計により、さまざまな用途に対応可能で、複雑なピック＆プレース、整列、搬送などの作業を実現します。
お問い合わせ
高剛性構造設計と高性能リニアガイドを採用し、水平方向の最大負荷は8kgに達し、同等製品の中で優れた負荷能力を実現しています。
モーターとドライバ一体型の設計により、全体構造が小型・コンパクトで、本体の幅はわずか35mm。多面取り付けに対応し、狭いスペースへの迅速な設置が可能です。
高性能サーボモーターと精密研磨ボールねじを搭載し、スライダーの移動速度は最大300 mm/s、加速度は最大0.3G、繰り返し位置決め精度は0.01 mmと、高精度な動作を実現。多様な動作モードに対応します。
| RCEA-3M | ||||
|---|---|---|---|---|
 |
||||
| トータルストローク | 30，50mm | |||
| ネジリード | 1mm | 2mm | 4mm | 6mm |
| 定格推力 | 200N | 100N | 50N | 30N |
| 最大速度 | 50mm/s | 100mm/s | 200mm/s | 300mm/s |
| 最大加速度 | 2000mm/s² | 3000mm/s² | 3000mm/s² | 3000mm/s² |
| 最大耐荷重 - 水平 | 8kg | 6kg | 3kg | 2kg |
| 最大耐荷重 - 垂直 | 2kg | 1.5kg | 0.75kg | 0.5kg |
| 位置決め精度 | ±0.01 mm | |||
| アイドルストローク | ＜0.1mm | |||
| 重量 | 0.47kg（stroke 30mm） 0.55kg（stroke 50mm） |
|||
| 通信プロトコル | External: depending on the selected driver | |||
| 定格電圧 | 24 V DC ±10% | |||
| 電流 | 1.5A(Pated)/3A(Peak) | |||
| 保護等級 | IP40 | |||
| 推奨動作環境 | 0~40°C，＜85% RH | |||
| 国際規格への準拠 | CE，FCC，RoHS，TUV | |||
