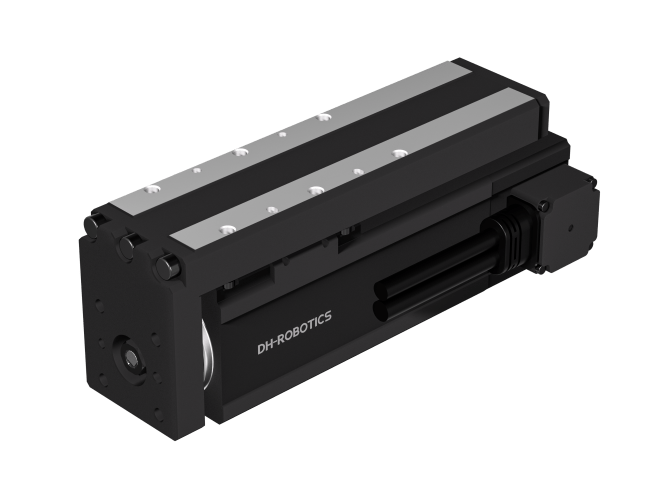

MCEAシリーズ
MCEA小型リニアアクチュエーターは、高エネルギー密度・高可搬質量・コンパクトなサイズを兼ね備え、さまざまなアプリケーションシーンに対応可能です。
複雑なピック＆プレース、整列、搬送作業などをスムーズにこなします。
+86 18814357627
MCEA小型リニアアクチュエーターは、高エネルギー密度・高可搬質量・コンパクトなサイズを兼ね備え、さまざまなアプリケーションシーンに対応可能です。
複雑なピック＆プレース、整列、搬送作業などをスムーズにこなします。
高剛性構造設計＋高性能リニアガイドにより、水平方向の最大可搬質量は15kgに達します。
全体構造はコンパクトで、本体幅はわずか35mm。狭いスペースでも素早く設置可能です。
高性能サーボモーターと精密研磨ボールねじを採用し、最大速度は330mm/s、繰り返し位置決め精度は±0.002mmを実現しています。
位置制御モードと押圧モードを選択可能。 位置・速度・推力の各パラメータを調整でき、高速下での押し・引き・圧入・位置決めなどの基本動作に対応します。
| MCEA-3G | MCEA-3WG | MCEA-4G | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
 |  |  |
|||||||||
| 全ストローク | 30, 50mm | 30, 50mm | 75, 150mm | ||||||||
| リードスクリュー | 1mm | 2mm | 4mm | 6mm | 1mm | 2mm | 4mm | 6mm | 5mm | 10mm | 20mm |
| 定格推力 | 200N | 100N | 50N | 30N | 200N | 100N | 50N | 30N | 170N | 85N | 40N |
| 最小推力 | 78N | 41N | 21N | 12N | 78N | 41N | 21N | 12N | 51N | 25.5N | 12N |
| 最大速度 | 50mm/s | 100mm/s | 200mm/s | 300mm/s | 50mm/s | 100mm/s | 200mm/s | 300mm/s | 165mm/s | 330mm/s | 1000mm/s |
| 最大加速度 | 2000mm/s² | 3000mm/s² | 3000mm/s² | 3000mm/s² | 2000mm/s² | 3000mm/s² | 3000mm/s² | 3000mm/s² | 2000mm/s² | 3000mm/s² | 3000mm/s² |
| 最大可搬重量（水平） | 8kg | 6kg | 3kg | 2kg | 8kg | 6kg | 3kg | 2kg | 15kg | 15kg | 7kg |
| 最大可搬重量（垂直） | 2kg | 1.5kg | 0.75kg | 0.5kg | 2kg | 1.5kg | 0.75kg | 0.5kg | 6kg | 3kg | 2kg |
| 位置繰り返し精度 | ±0.01mm | ±0.01mm | ±0.02mm | ||||||||
| 無負荷ストローク | ＜0.1mm | ＜0.1mm | ＜0.1mm | ||||||||
| 重量 | 0.47kg（ストローク30mm） 0.55kg（ストローク50mm） | 0.62kg（ストローク30mm） 0.7kg（ストローク50mm） | 1.4kg (ストローク 75mm) 1.6kg (ストローク 150mm) |
||||||||
| 通信プロトコル | 外部：選択したドライバによって異なります | 外部：選択したドライバによって異なります | 外部：選択したドライバによって異なります | ||||||||
| 定格電圧 | 24 V DC ±10% | 24 V DC ±10% | 24 V DC ±10% | ||||||||
| 電流 | 1.5A(Pated)/3A(Peak) | 1.5A(Pated)/3A(Peak) | 2.5A(Pated)/7A(Peak) | ||||||||
| 許容モーメント Mx | 9.9N·m | 9.9N·m | 18.8N·m | ||||||||
| 許容モーメント My | 9.9N·m | 9.9N·m | 18.8N·m | ||||||||
| 許容モーメント Mz | 3.3N·m | 12.2N·m | 30.5N·m | ||||||||
| IP等級 | IP40 | IP40 | IP40 | ||||||||
| 推奨動作環境 | 0~40°C，＜85% RH | 0~40°C，＜85% RH | 0~40°C，＜85% RH | ||||||||
| 国際規格適合性 | CE, FCC, RoHS, TUV | CE, FCC, RoHS, TUV | CE, FCC, RoHS, TUV | ||||||||
