DH-Robotics の VLAR シリーズは、コンパクトで薄型、中空軸設計のボイスコイルリニアロータリーアクチュエータです。高速動作と同時にソフトランディング機能を備えた独自のZ軸直線・回転動作により、柔軟なピックアンドプレースを実現し、半導体、3C電子、医療、包装などのオートメーション産業における高速ピックアンドプレース、組立、検査、位置決め、たわみ補正など、より豊かな産業シナリオに適応できます。 用途は様々です。
お問い合わせ
VLARシリーズロータリーアクチュエーターは、高速動作時にZ軸の直線運動と回転運動を正確に行うことができます。速度、推力、位置のパラメータを調整することができ、高周波、高精度を必要とする複雑な運動を実現することができる。
VLAR シリーズは、小型・軽量・薄型の回転式アクチュエータです。中空軸を採用し、ピックアンドプレースの作業をサポートします。ソフトランディング機能により、ピックアンドプレースのワークを保護します。また、Z軸にはスプリングが内蔵されており、垂直動作時の軸のパワーダウンを防止します。
本製品は、ストローク分解能0.5μm、回転位置分解能0.005°、推力繰り返し精度±5g以内、ガイドレール関連部品は高品質で、1億回までの寿命があり、安定性と耐久性に優れています。

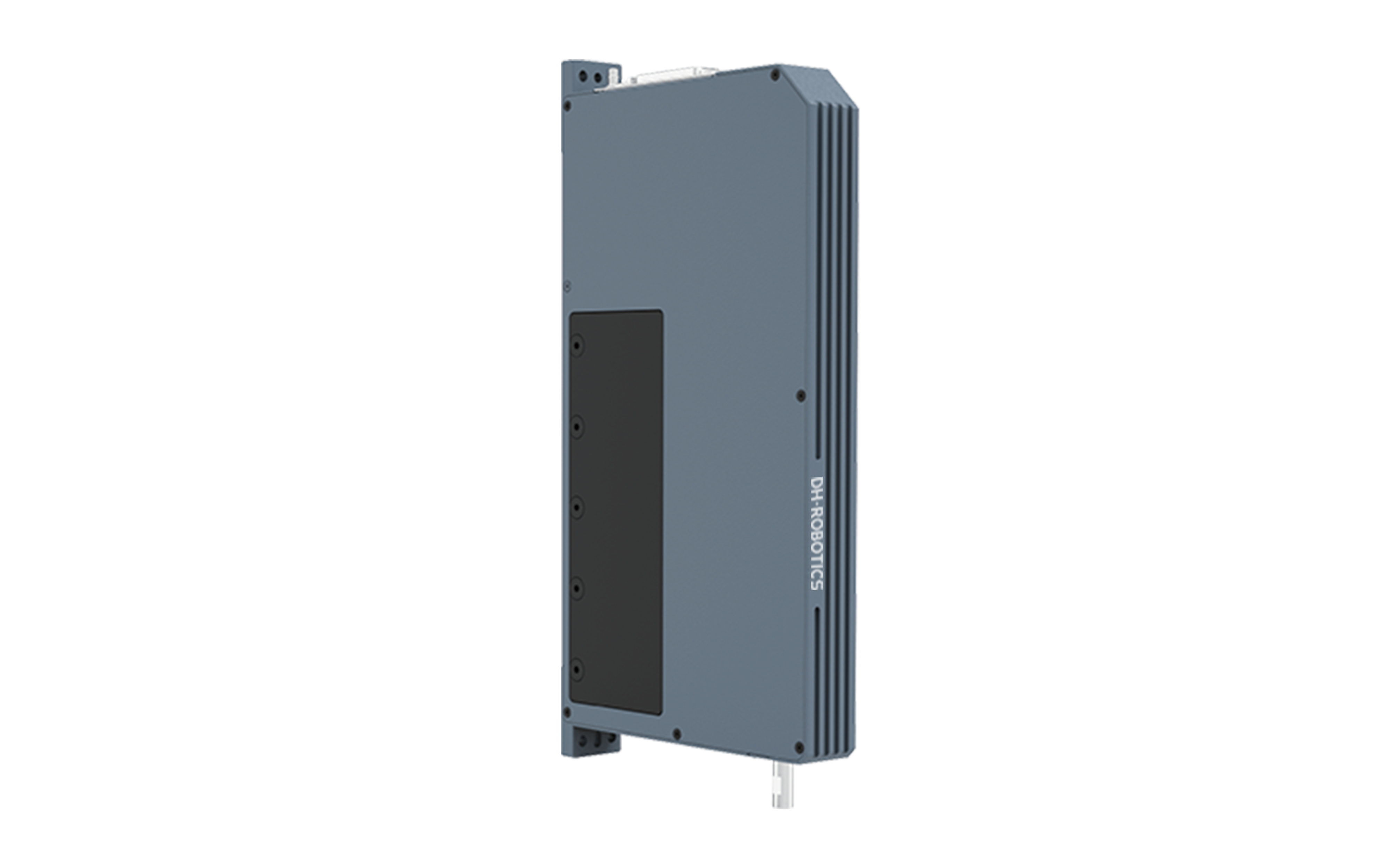

| DLAR-20-40 | |
|---|---|
 |
|
| ピーク推力 | 33 N |
| 連続推力 | 11 N |
| 総ストローク | 40 mm |
| 推力繰り返し精度 | ±5 g |
| 一定の推力 | 9.2 N/A |
| 最大トルク | 0.056 N·m |
| 最大速度 | 2000 rpm |
| リニアストローク分解能 | 0.5μm (Magnetic) 1 μm (Optical) |
| 位置決め精度 | ±2 μm (Magnetic) ±5 μm (Optical) |
| ロータリーエンコーダー分解能 | 0.02° (Magnetic) 0.005° (Optical) |
| 全体の質量 | 1100 g |
| 可動部品質量 | 180 g |
| サイズ | 195 mm x 106 mm x 20 mm |
| 動作電圧 | 24 V DC ±10% |
| 連続電流 | (Linear) 1.2 A (Roraty) 0.6 A |
| ピーク電流 | (Linear) 3.5 A (Rotary) 2.5 A |
| 推奨荷重 | ≤150 g |
| 推奨荷重慣性 | 20 g·cm² |
| IP定格 | IP 40 |
| 推奨動作環境 | 0~40°C，85% RH 以下 |
| 国際規格準拠 | CE，FCC，RoHS |
