ペン型接触式変位センサー

DHGT-Pシリーズ

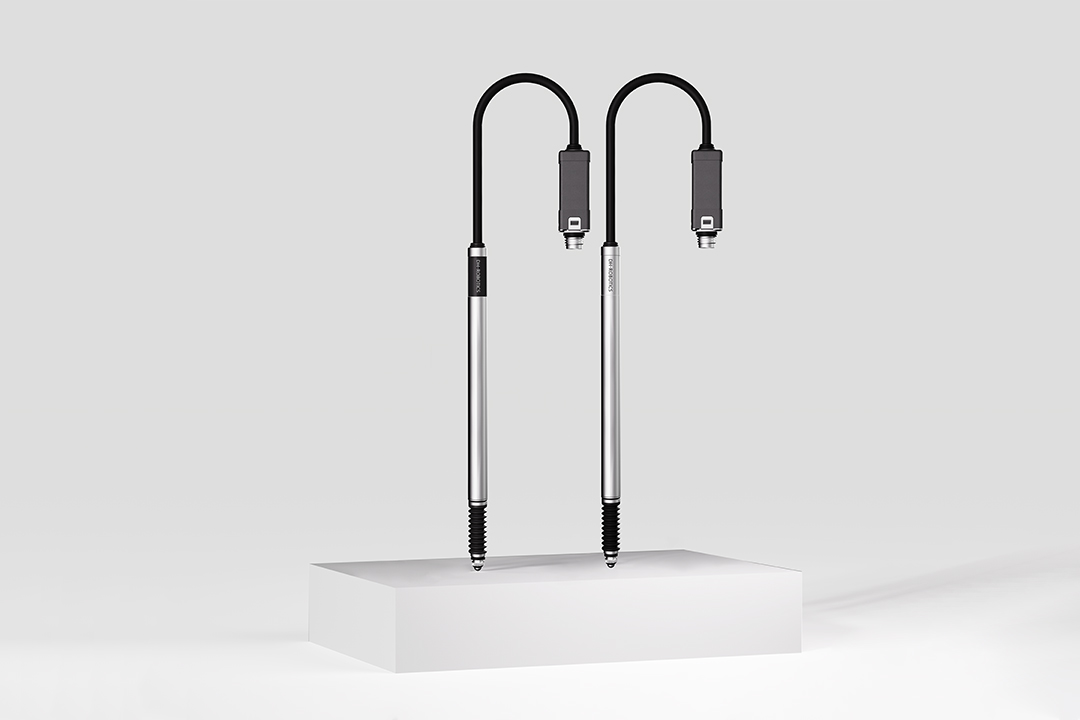

Pシリーズ筆式接触変位センサは、小型・軽量のペン型構造を採用し、本体重量は約35g（ケーブル除く）と非常にコンパクトです。設置スペースが限られた自動化設備や精密検査装置に最適です。

H12シリーズと同一の測定原理および性能をベースに、密閉型絶対位置光学グレーティングエンコーディング技術を採用し、全測定範囲において安定かつ高精度な変位測定を実現します。

堅牢な構造とIP67保護等級により、油やクーラント飛散などの過酷な産業環境でも長期間安定して使用できます。

ペン型構造により本体重量は約35g（ケーブル除く）。コンパクトかつ軽量で、スペース制限のある自動化設備や小型検査機構への組み込みが容易です。

分解能0.1 μm、絶対精度1 μm（P-P）を実現し、微小な変位変化を高精度で検出可能。精密組立やインライン検査などの高精度測定に対応します。

最短サンプリング周期1 ms、機械応答10 Hzにより、リアルタイムで変位データを取得可能。高速・高頻度のインライン検査に適しています。

高硬度直線ボールベアリング構造を採用し、最大2億回の測定サイクルに対応。さらにIP67保護等級と-10℃～+55℃の動作温度範囲により、油やクーラント飛散などの過酷な産業環境でも安定動作します。

Parameter	DHGT-P12K	DHGT-P12

Stroke	12 mm	12 mm
Resolution	0.1 μm	0.5 μm
Absolute Accuracy	1 μm (P-P)*①	2 μm (P-P)*①
Measuring Force (Upward Installation)	0.9 N*②
Measuring Force (Horizontal Installation)	0.95 N*②
Measuring Force (Downward Installation)	1.0 N*②
Sampling Period	4 ms
Mechanical Response	10 Hz*①
Dimensions / Probe Size	8 mm x 133.7 mm
Weight (Excluding Cable)	approx. 35 g*④
Operation Indicator	Two-color (Red / Green)
Enclosure Protection	IP 67G*③, IP 67
Ambient Temperature	-10 ~ +55°C (No Freezing)
Relative Humidity	35 ~ 85% RH (No Condensation)
Vibration Resistance	10~55 Hz, 1.5 mm double amplitude, X/Y/Z directions 2 hours each
Shock Resistance	1000 m/s²
Main Body Material	Housing: SUS303, Repeater: ABS, Probe-Repeater Connection Cable: PUR
Dust Cover Material	NBR
Contact Material	Tungsten Alloy*⑤
Notes	① Values at 20°C ambient temperature. ② Values at the center of measurement range; measurement force depends on dust cover installation. ③ When using M8 oil-resistant cable (DHGT-CHP2M / DHGT-CHP5M / DHGT-CHP10M) for the sensor probe. ④ Including repeater connector. *⑤ Sensor includes contact component.
