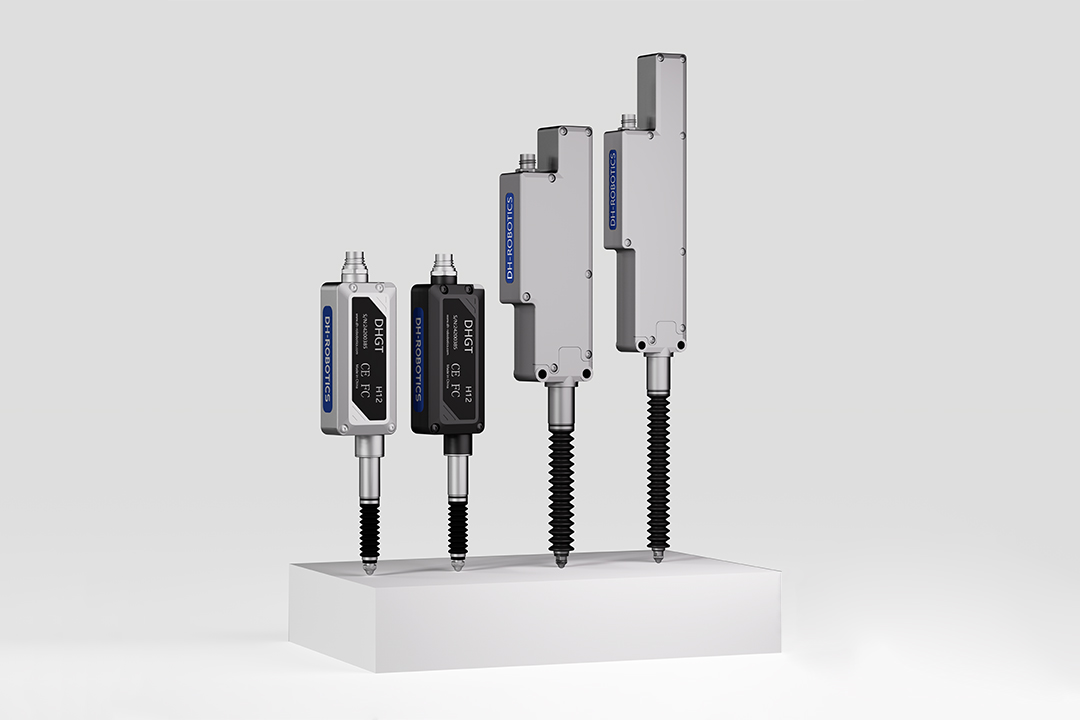

ボックス型接触式変位センサー

DHGT-Hシリーズ

カセット型高精度接触式変位センサは、**DH-Robotics（大寰机器人）**が産業用の精密測定および変位検出用途向けに開発した高性能センサです。

本製品は密閉型絶対位置光学グレーティングエンコーディング技術を採用し、全測定範囲において高精度かつ高安定性の変位測定を実現します。

堅牢な構造設計と IP67 保護等級により、油、粉塵、クーラント飛散などの厳しい産業環境にも対応し、長期間の運用においても安定した測定性能と高い信頼性を維持します。
自動化設備、精密組立、インライン検査などの産業用途で幅広く使用されています。

分解能 0.1 μm、絶対精度 1 μm（P-P）を実現し、ミクロンレベルの微小な寸法変化を高精度で検出できます。接触式測定方式により、外光や被測定物の色・表面状態の影響を受けにくく、複雑な環境でも安定した高精度測定が可能です。

1 ms のサンプリング周期と 10 Hz の機械応答により、リアルタイムで変位データを取得し、高速・高頻度のオンライン検査や自動測定に対応します。

高硬度の直線ボールベアリング構造を採用し、センサプローブは最大2億回の測定サイクルに対応。メンテナンス頻度や交換コストの大幅な削減に貢献します。

IP67 保護等級により、防水・防油・耐衝撃性能を備えています。 -10℃ ～ +55℃ の広い動作温度範囲で安定動作し、自動化生産ラインなどの厳しい産業環境でも安心して使用できます。

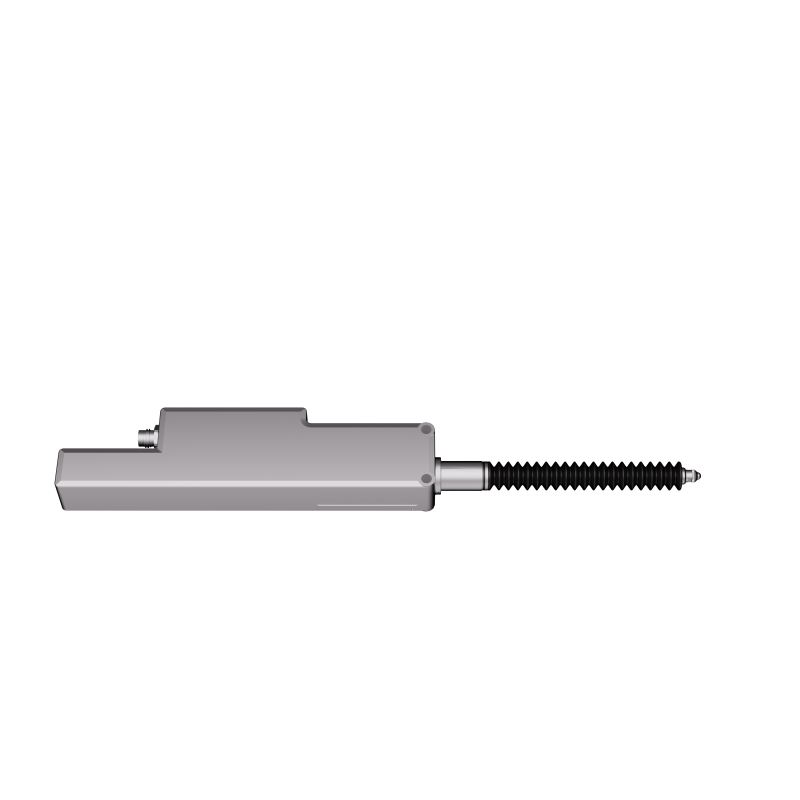

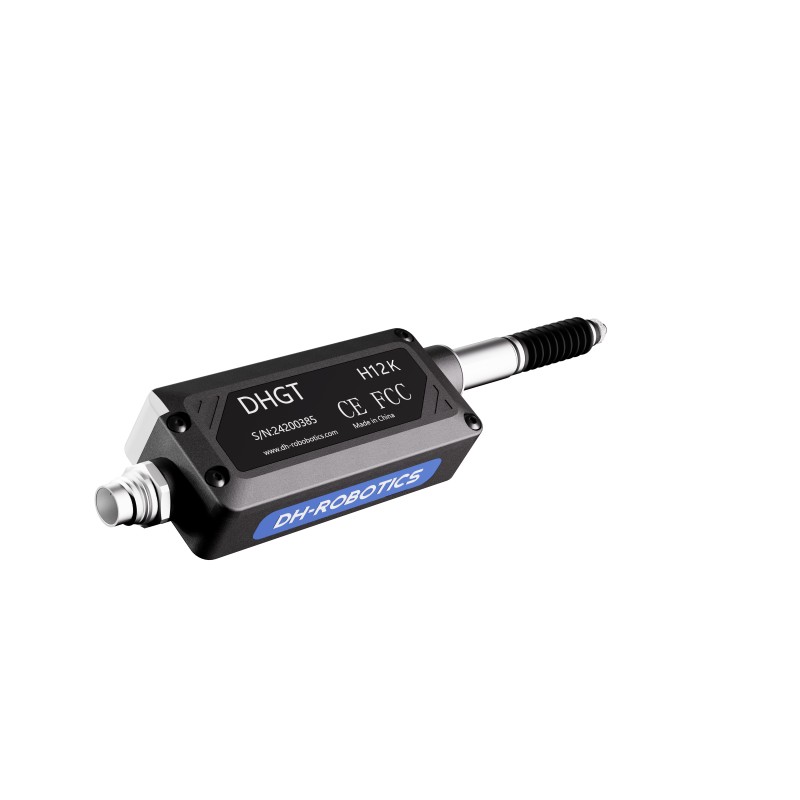

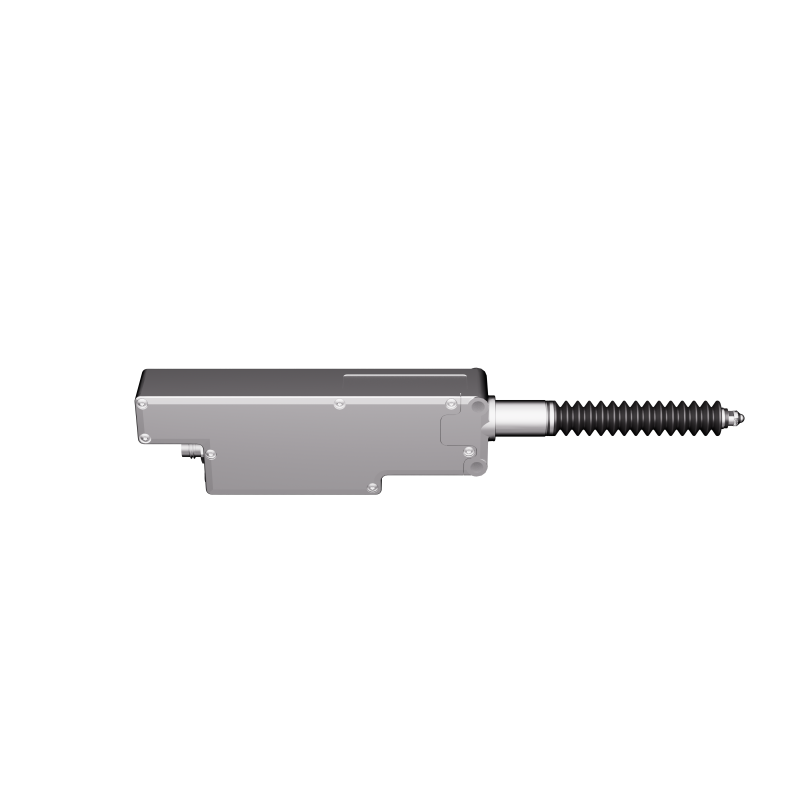

Parameter	DHGT-H12K	DHGT-H12	DHGT-H32	DHGT-H50

Stroke	12 mm	12 mm	32 mm	50 mm
Resolution	0.1 μm	0.5 μm	0.5 μm	0.5 μm
Absolute Accuracy	1 μm (P-P)*①	2 μm (P-P)*①	3 μm (P-P)*①	3.5 μm (P-P)*①
Measuring Force (Upward Installation)	0.8 N*②		1.5 N*②	2.4 N*②
Measuring Force (Horizontal Installation)	0.9 N*②		1.8 N*②	2.8 N*②
Measuring Force (Downward Installation)	1.0 N*②		2.1 N*②	3.2 N*②
Sampling Period	1 ms		1 ms	1 ms
Mechanical Response	10 Hz*①		6 Hz*①	6 Hz*①
Dimensions / Probe Size	26×16×123.8 mm		37.6×19.7×198 mm	37.6×19.7×256.8 mm
Weight (Excluding Cable)	approx. 90 g		approx. 270 g	approx. 320 g
Operation Indicator	Two-color (Red / Green)
Enclosure Protection	IP67	IP67	IP67	IP67
Ambient Temperature	-10 to +55°C (no freezing)
Relative Humidity	35 to 85% RH (no condensation)
Vibration Resistance	10 to 55 Hz, 1.5 mm double amplitude, 2 hours each in X, Y, and Z directions
Shock Resistance	1000 m/s²
Main Body Material	Housing: Aluminum alloy
Dust Cover Material	NBR
Contact Material	Tungsten Alloy*③
Notes	① Values at 20°C ambient temperature. ② Values at the center of measurement range; measurement force depends on dust cover installation. ③ Sensor includes contact component.
